한 줄 답
이 지문은 과정과 비교가 겹친 기술 지문입니다. 220V 교류를 낮은 직류로 바꾸는 두 방식 — 선형 방식과 스위칭 방식 — 을 위아래 두 줄의 흐름으로 나란히 놓으면, 결론 '같은 소자를 쓰되 순서와 횟수가 다르다 / 정전압 소자 대신 스위치 제어'가 그림에서 바로 보입니다.
핵심 사실
- 시험
- 2027학년도 9월 모의평가 국어영역
- 영역
- 독서 · 기술
- 문항
- 10~13번
- 글의 짜임
- 과정·전개 × 비교·대조 — 기술 제시문은 그림이 몸통이다
- 이 지문에서 할 일
- 두 방식의 차례를 나란히 놓고 / 같은 소자가 어디에 몇 번 오는지

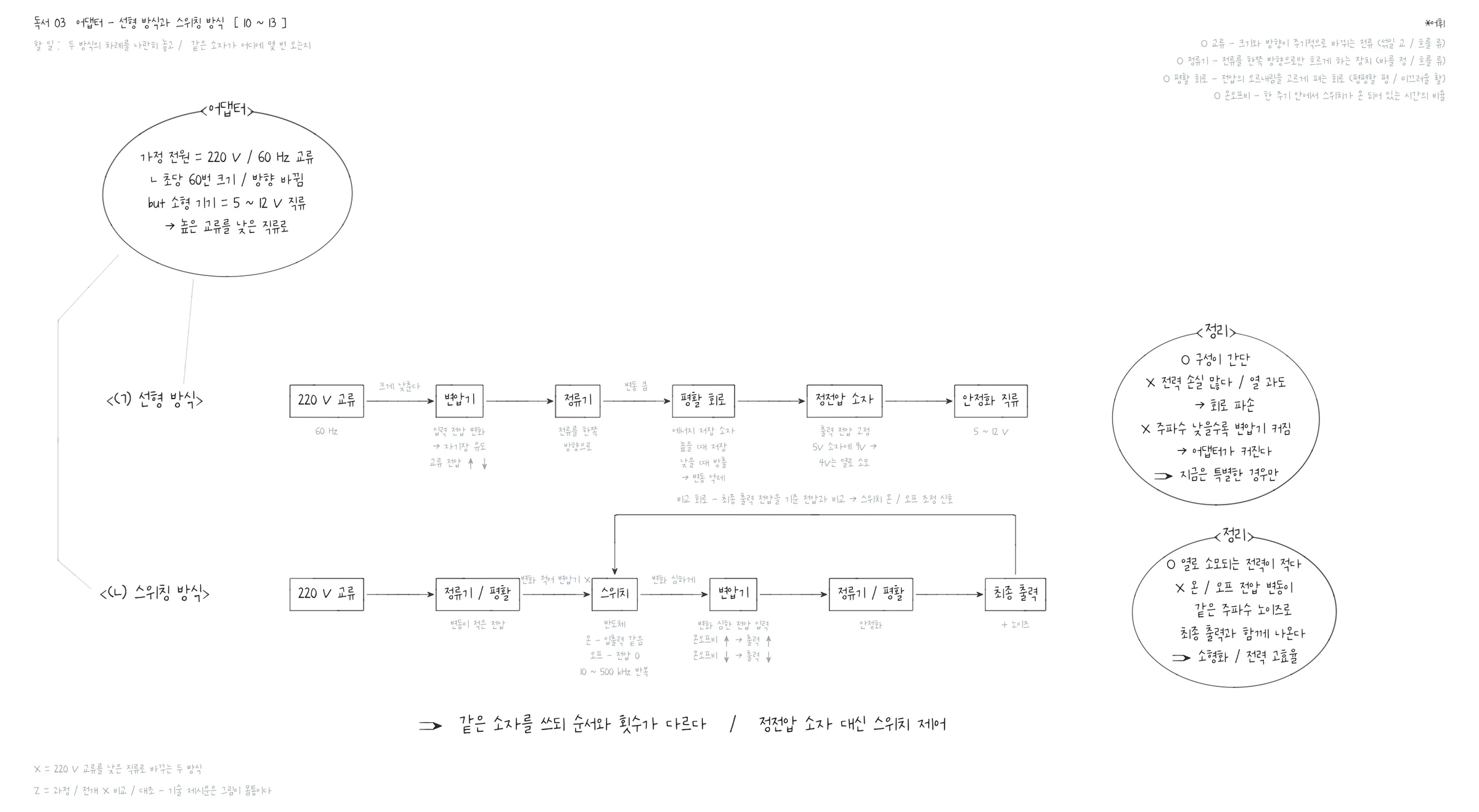

이 도식을 읽는 법
왼쪽 위 원이 문제 상황입니다. 가정 전원은 220V·60Hz 교류로 초당 60번 크기와 방향이 바뀌지만, 소형 기기는 5~12V 직류를 씁니다. 높은 교류를 낮은 직류로 바꾸는 장치가 어댑터입니다.
(ㄱ) 선형 방식은 220V 교류를 변압기에서 크게 낮춘 뒤, 정류기로 전류를 한쪽 방향으로 흐르게 하고, 변동이 큰 전압을 평활 회로가 높을 때 저장하고 낮을 때 방출해 억제합니다. 정전압 소자가 출력 전압을 고정하는데, 5V 소자에 9V가 들어오면 4V는 열로 소모됩니다. 그래서 구성은 간단하지만 전력 손실이 많고 열이 과도해 회로가 파손될 수 있으며, 주파수가 낮을수록 변압기가 커져 어댑터가 커집니다. 지금은 특별한 경우에만 씁니다.
(ㄴ) 스위칭 방식은 먼저 정류·평활로 변동이 적은 전압을 만들고, 반도체 스위치가 10~500kHz로 온·오프를 반복합니다. 온일 때는 입출력이 같고 오프일 때는 전압이 0입니다. 변화가 심한 이 전압이 변압기에 들어가며, 온오프비가 오르면 출력이 오르고 내리면 내립니다. 다시 정류·평활로 안정화한 뒤 최종 출력으로 나가고, 비교 회로가 최종 출력 전압을 기준 전압과 비교해 스위치에 온·오프 조정 신호를 되돌려 보냅니다. 열로 소모되는 전력이 적어 소형화·전력 고효율이 되지만, 온·오프 전압 변동이 같은 주파수의 노이즈로 최종 출력과 함께 나옵니다.
두 줄을 위아래로 맞춰 놓으면 같은 소자가 어디에 몇 번 오는지가 한눈에 비교됩니다. 변압기는 선형에서 맨 앞, 스위칭에서는 스위치 뒤에 옵니다. 정류와 평활은 선형에서 한 번씩, 스위칭에서는 두 번입니다. 순서를 바꾼 선지와 한 방식의 특징을 다른 방식에 붙인 선지를 이 그림으로 거릅니다.
도식을 표로 옮기면
두 방식을 같은 자리에 맞추면
| 차례 | (ㄱ) 선형 방식 | (ㄴ) 스위칭 방식 |
|---|---|---|
| 1 | 220V 교류 (60Hz) | 220V 교류 |
| 2 | 변압기 — 크게 낮춘다 | 정류기 / 평활 — 변동이 적은 전압 |
| 3 | 정류기 — 전류를 한쪽 방향으로 | 스위치 — 반도체, 온·오프를 10~500kHz로 반복 |
| 4 | 평활 회로 — 높을 때 저장, 낮을 때 방출 | 변압기 — 온오프비↑ → 출력↑ / 온오프비↓ → 출력↓ |
| 5 | 정전압 소자 — 출력 전압 고정, 남는 전압은 열로 | 정류기 / 평활 — 안정화 |
| 6 | 안정화 직류 5~12V | 최종 출력 (+ 노이즈) · 비교 회로가 스위치를 조정 |
| 좋은 점 | 구성이 간단 | 열로 소모되는 전력이 적다 → 소형화 / 전력 고효율 |
| 아쉬운 점 | 전력 손실·열 과도 → 회로 파손 · 주파수 낮을수록 변압기가 커진다 | 온·오프 전압 변동이 같은 주파수 노이즈로 최종 출력과 함께 나온다 |
어휘
| 교류 | 크기와 방향이 주기적으로 바뀌는 전류 (섞일 교 / 흐를 류) |
|---|---|
| 정류기 | 전류를 한쪽 방향으로만 흐르게 하는 장치 (바를 정 / 흐를 류) |
| 평활 회로 | 전압의 오르내림을 고르게 펴는 회로 (평평할 평 / 미끄러울 활) |
| 온오프비 | 한 주기 안에서 스위치가 온 되어 있는 시간의 비율 |
자주 묻는 질문
어댑터 — 선형 방식과 스위칭 방식 — 이 지문은 어떤 구조인가요?
이 지문은 과정과 비교가 겹친 기술 지문입니다. 220V 교류를 낮은 직류로 바꾸는 두 방식 — 선형 방식과 스위칭 방식 — 을 위아래 두 줄의 흐름으로 나란히 놓으면, 결론 '같은 소자를 쓰되 순서와 횟수가 다르다 / 정전압 소자 대신 스위치 제어'가 그림에서 바로 보입니다.
어댑터 — 선형 방식과 스위칭 방식 — 선택지에서 무엇을 조심해야 하나요?
두 줄을 위아래로 맞춰 놓으면 같은 소자가 어디에 몇 번 오는지가 한눈에 비교됩니다. 변압기는 선형에서 맨 앞, 스위칭에서는 스위치 뒤에 옵니다. 정류와 평활은 선형에서 한 번씩, 스위칭에서는 두 번입니다. 순서를 바꾼 선지와 한 방식의 특징을 다른 방식에 붙인 선지를 이 그림으로 거릅니다.
출처
2027학년도 9월 모의평가 국어영역 (한국교육과정평가원, 2026-09-02 시행). 지문 전문은 싣지 않습니다. 시험지는 한국교육과정평가원 누리집에서 받을 수 있습니다. 도식과 해설은 손글국어 홍승민 원장의 손글독해입니다.
